涡轮增压器测试设备

重要用于汽车涡轮增压器的靠得住性及机能测试、压气机及涡轮端包涵性试验、增压器的低周委顿、热冲击等靠得住性试验 。

bn83 SYSTEM FEATURES
系统特点

高扩大性：可实现多种类产品扩大

高效能：涡轮转子最大测试转速：＞100,000 rpm ；出产节拍：＜30 s 。

高靠得住性：可集成下线测试台，测试系统Gauge R&R≤10% 。

高集成化：可与出产治理系统、物流治理系统等跨系统交互

高专属度：集成专属NVH系统、主题传感器，搭载自主研发软件

高智能化：集成机械人、自动鉴别视觉系统及高精度传感器，支持自动／半自动测试 。

bn6 PRODUCT CATEGORIES
产品种类
bn120
涡轮增压器下线测试台架（90°／120°／180°转台）
bn120
涡轮增压器机能测试台架
bn6 KEY PARAMETERS
重要参数
HG100
HG200
HG400
HG600
HG800
功率：
2–800 kW（具体参数凭据设备型号及配置确定）
沉量：
约 150 kg
约 150 kg
约 170 kg
约 170 kg
约 200 kg
最大温度变动率：
>150 K/s
>200 K/s
>200 K/s
>200 K/s
>150 K/s
质量流量（MFR）：

20–600 kg/h

0.006–0.167 kg/s

30–1,000 kg/h

0.008–0.278 kg/s

40–1,500 kg/h

0.011–0.417 kg/s

60–2,500 kg/h

0.017–0.694 kg/s

90–3,600 kg/h

0.025–1.000 kg/s

表形尺寸 [mm]：
约 1,100 × 390 × 1,100
约 1,100 × 390 × 1,100
约 1,200 × 390 × 1,200
约 1,200 × 390 × 1,200
约 1,600 × 390 × 1,300
最大背压：
3.0 bar(a)
6.0 bar(a)（LPG 可 。
节造领域／量程比：
1:50
热气温度领域：
80–1,200 °C
CNG 亏损量：
约 0.1 Nm?/kWh
节造系统：
ThermControl-Mini（TCmini）
通讯接口：
Ethernet（可 。篜rofibus 等）
燃料：
压缩天然气（CNG） ；可选液化石油气（LPG）
bn6 REFERENCE PROJECTS
典型案例
bn111

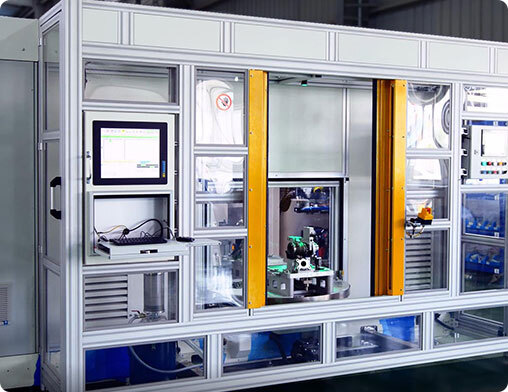

博格华纳涡轮增压器下线测试台
bn112

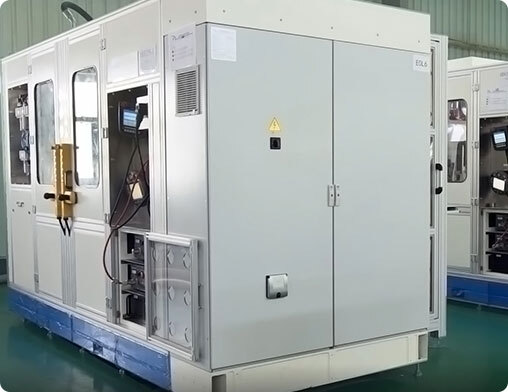

长春石川岛涡轮增压器下线测试台架
